Bibliothèque de schémas cotés
Les cotes que je vérifie sur chaque projet, mises à plat et dessinées. 20 schémas en français, à consulter, à télécharger et à emporter en réunion de chantier.
Par Salma Abderahim, architecte DE · HMONP · Casablanca
Cuisine

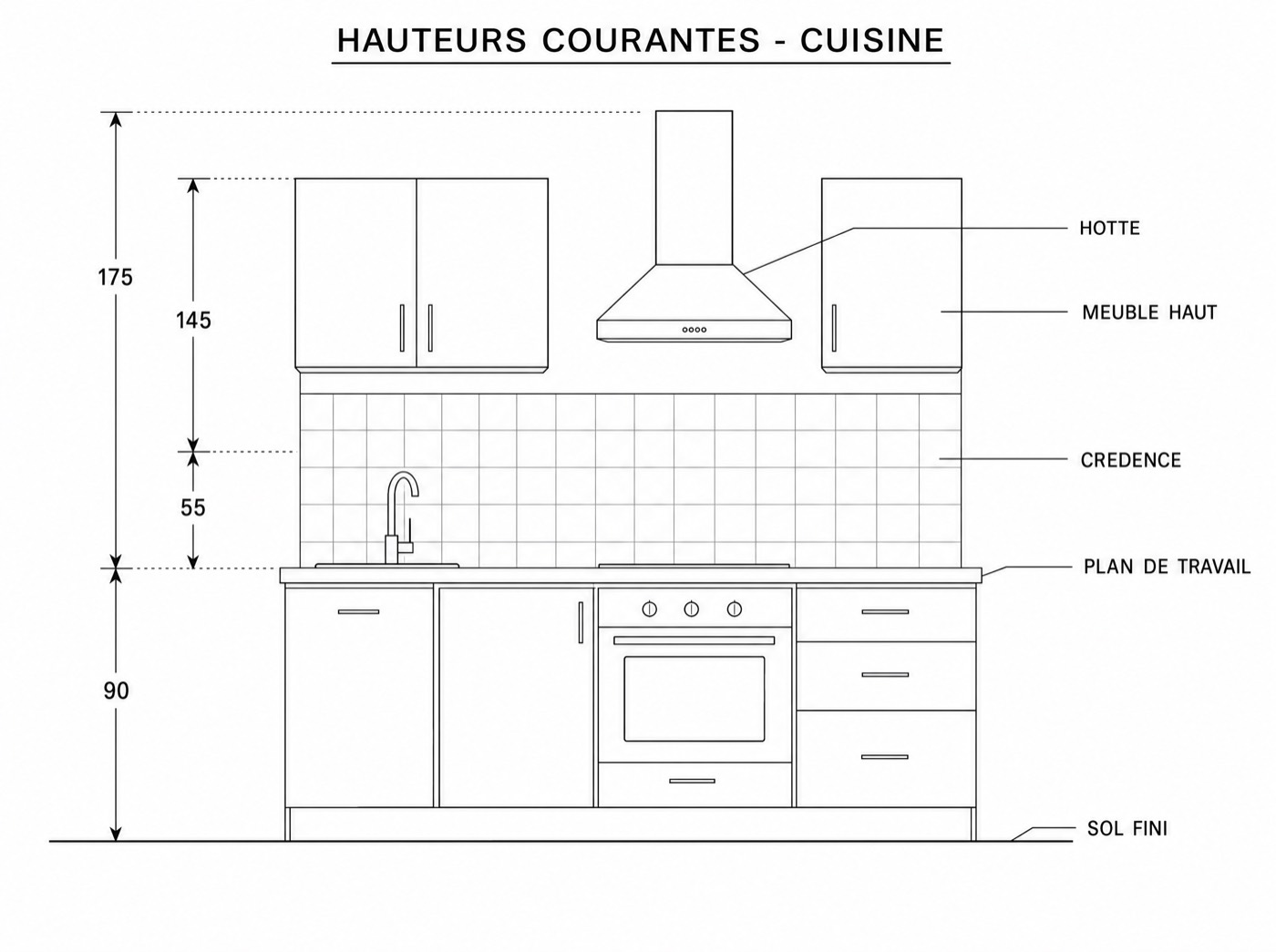

Plan de travail à 90 cm, crédence de 55 cm, meuble haut à 145 cm, hotte à 175 cm du sol fini.
Télécharger →

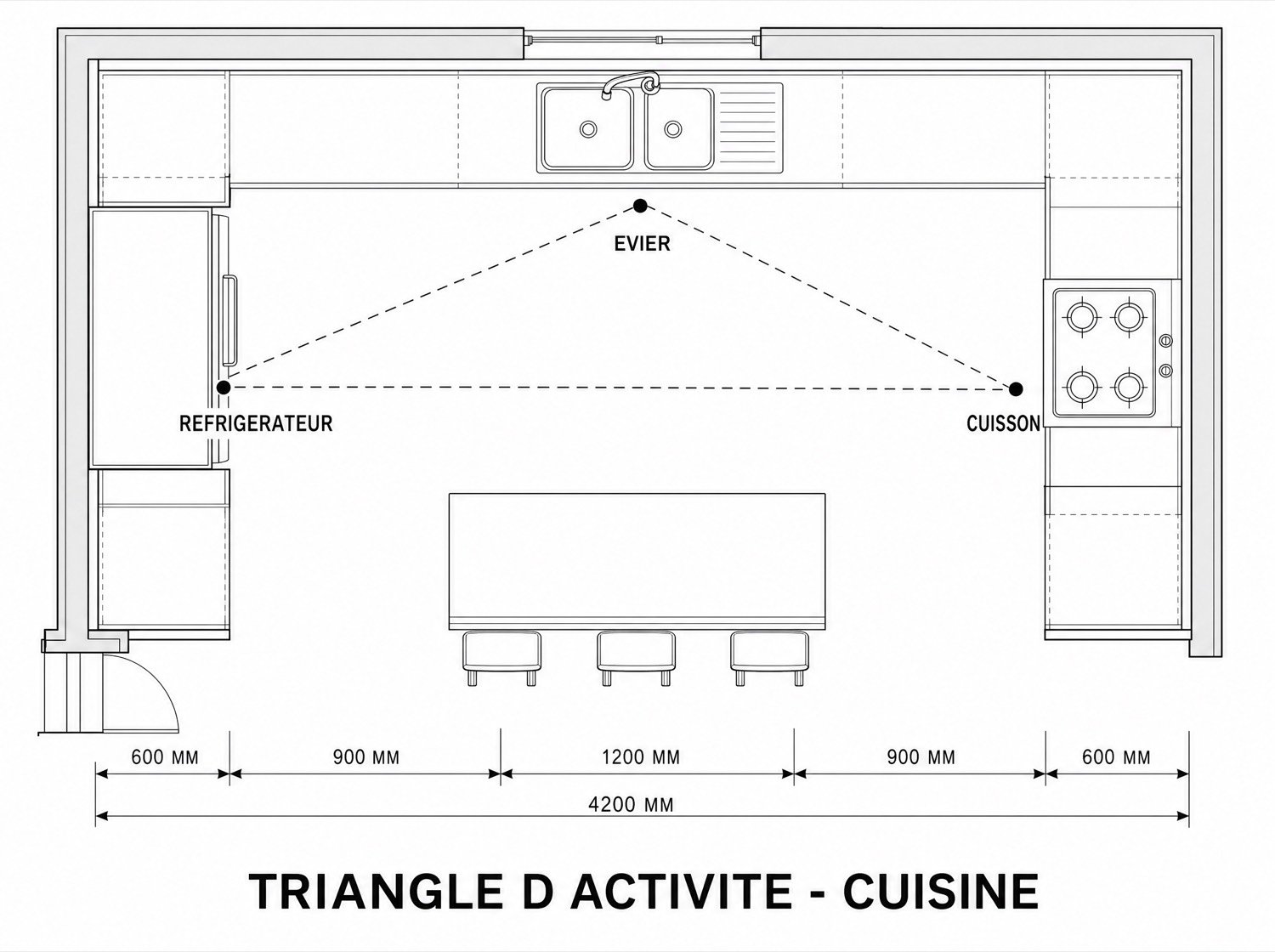

La règle qui évite de traverser la cuisine dix fois par repas : réfrigérateur, évier et cuisson en triangle.
Télécharger →

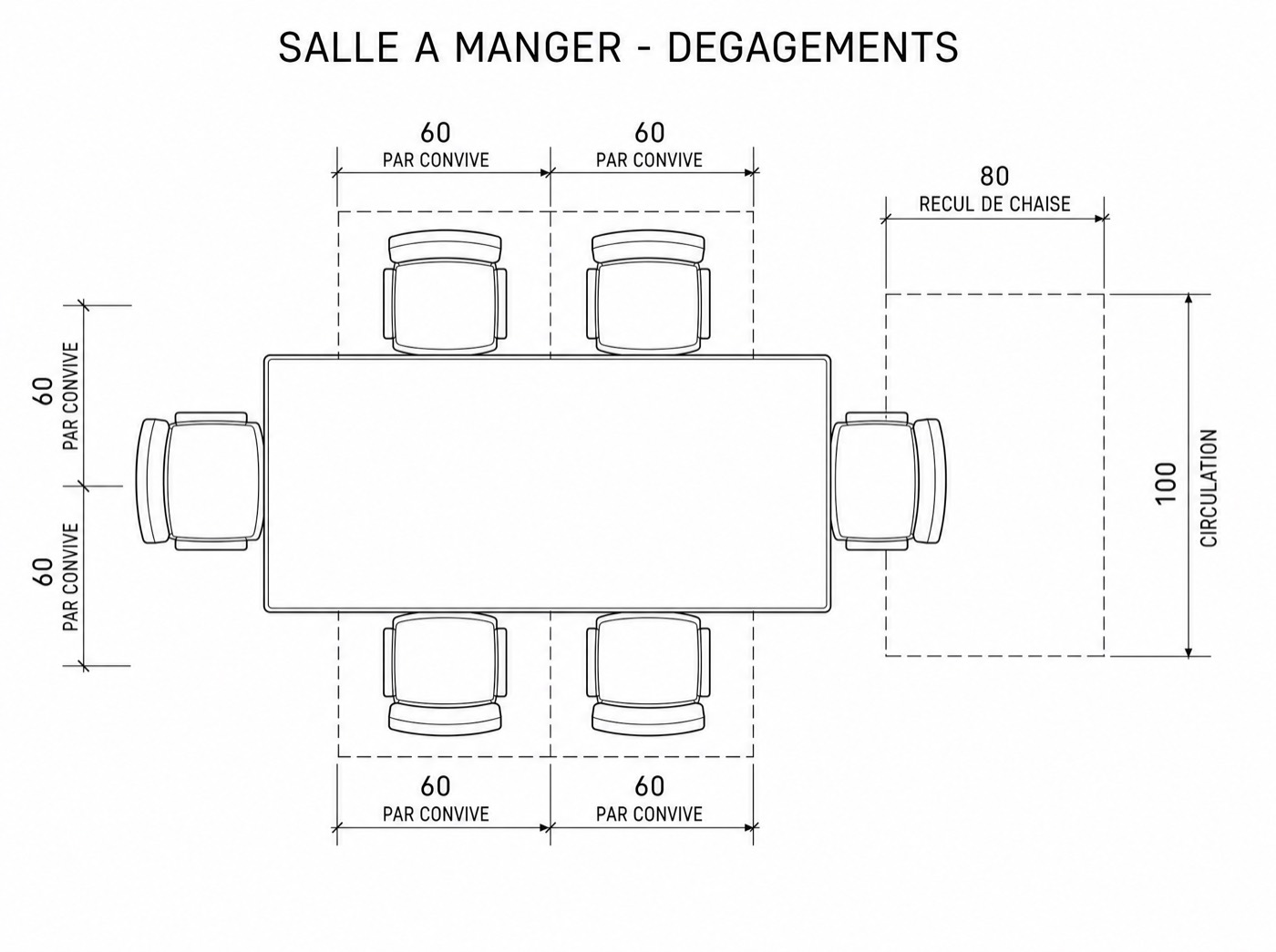

60 cm par convive, 80 cm de recul de chaise, 100 cm pour circuler derrière quelqu'un d'assis.
Télécharger →Salle de bain

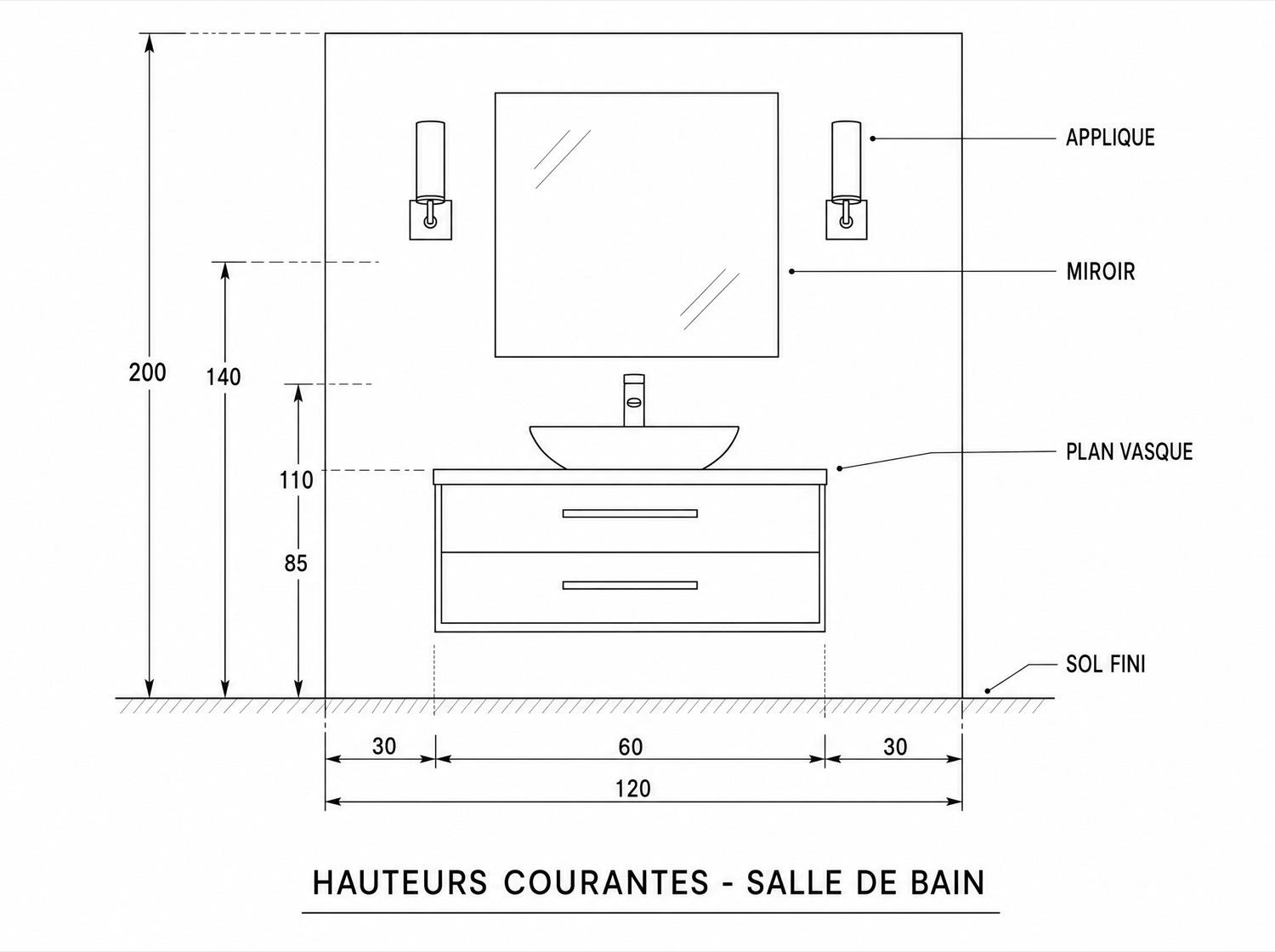

Plan vasque à 85 cm, miroir, applique à hauteur de visage : les cotes qui évitent de reprendre la faïence.
Télécharger →

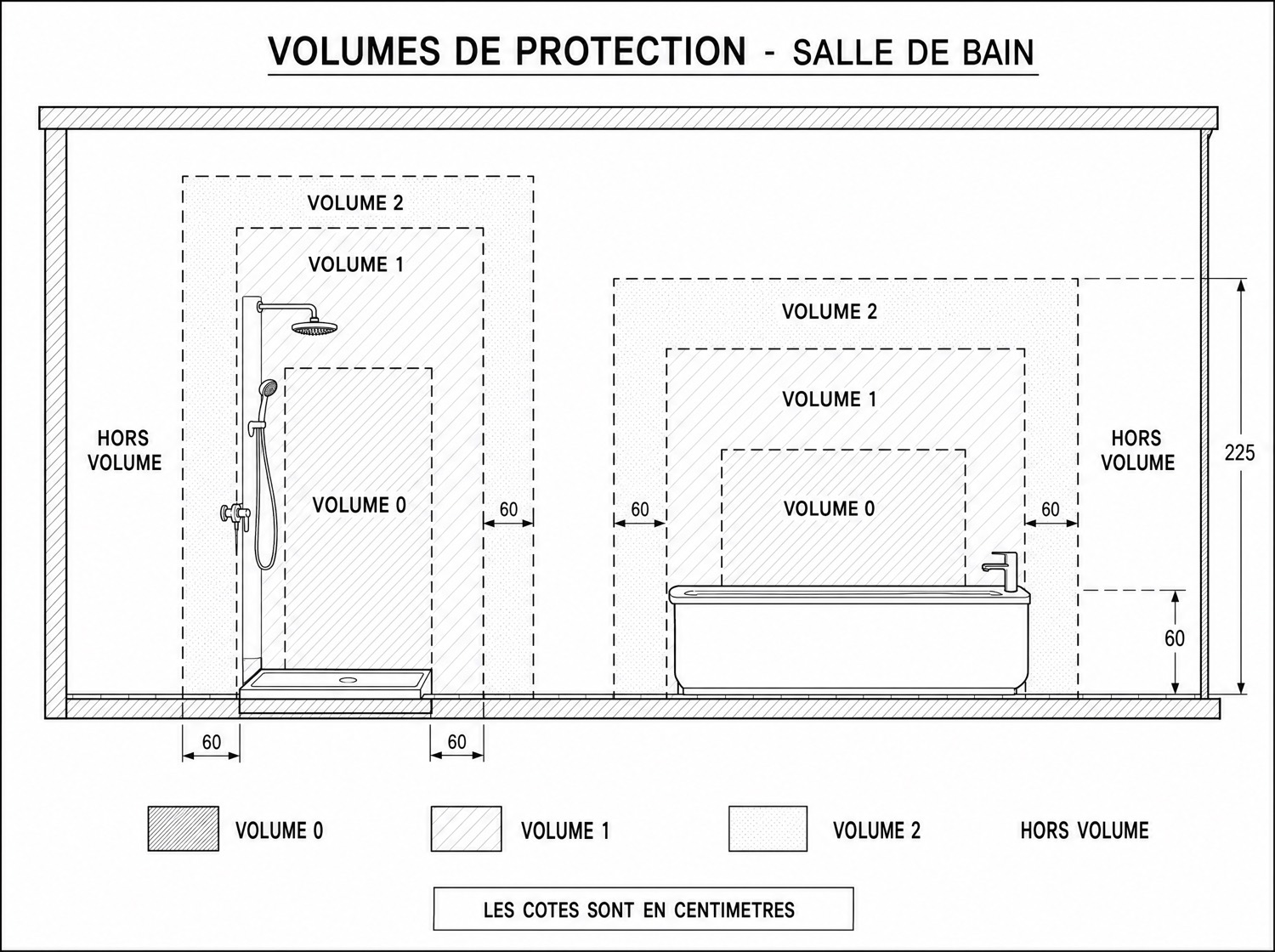

Volumes 0, 1, 2 et hors volume autour d'une douche et d'une baignoire, avec l'indice IP admis dans chacun.
Télécharger →

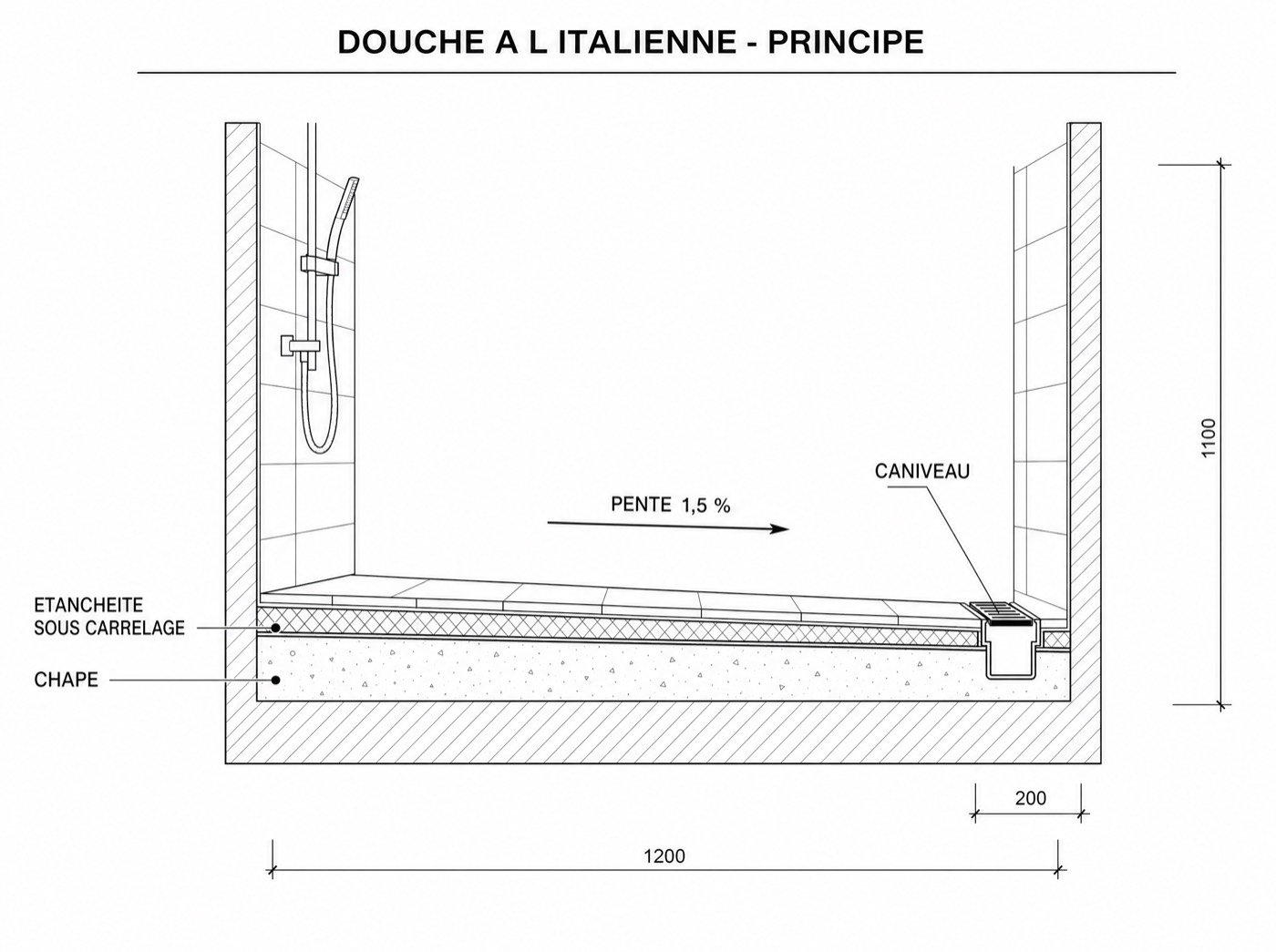

Pente de 1,5 %, caniveau, et l'étanchéité sous carrelage : le poste invisible qui décide de tout.
Télécharger →

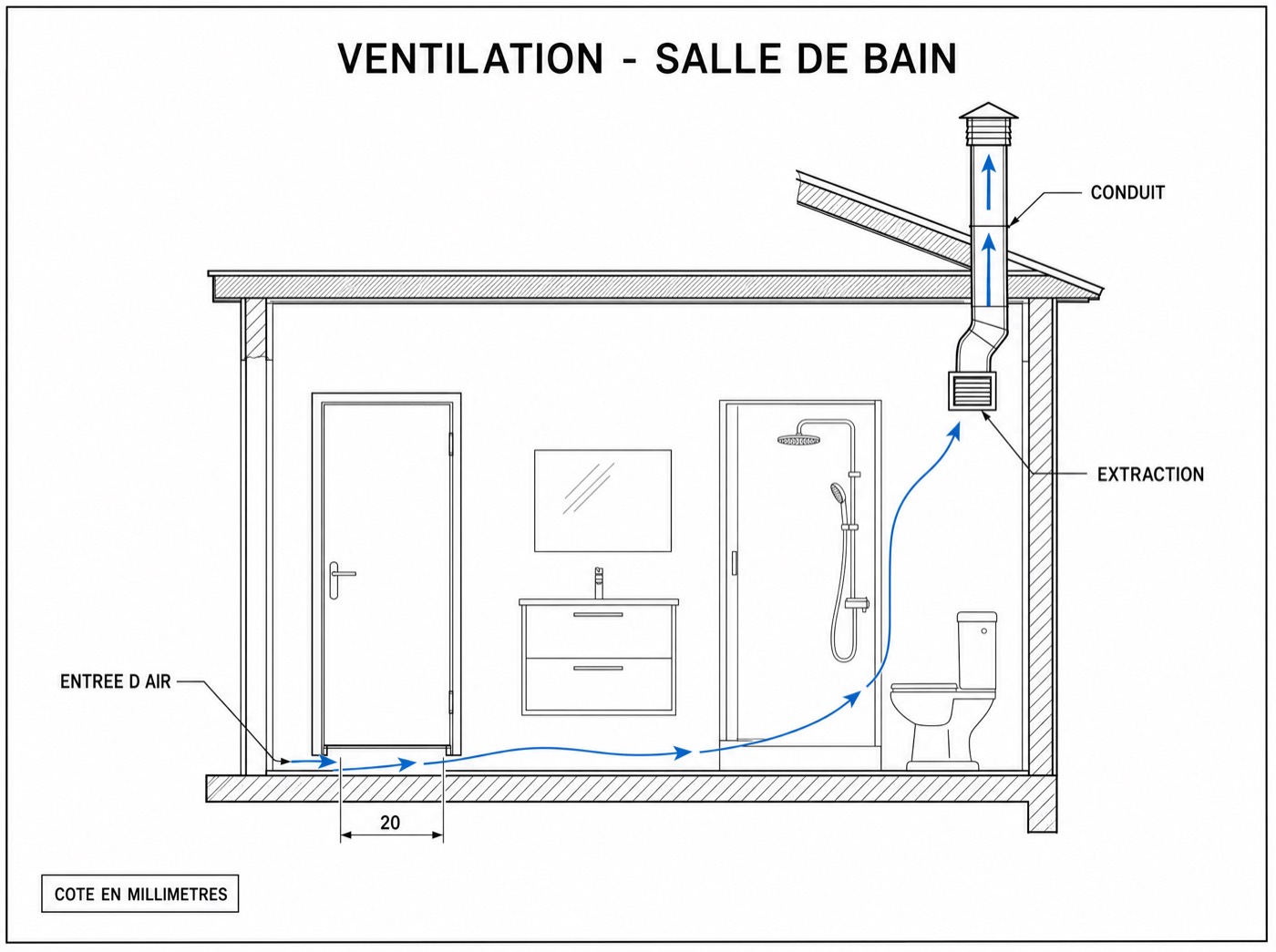

Entrée d'air sous la porte, extraction haute, conduit : le trajet que l'air doit pouvoir faire.
Télécharger →Circulations et escaliers

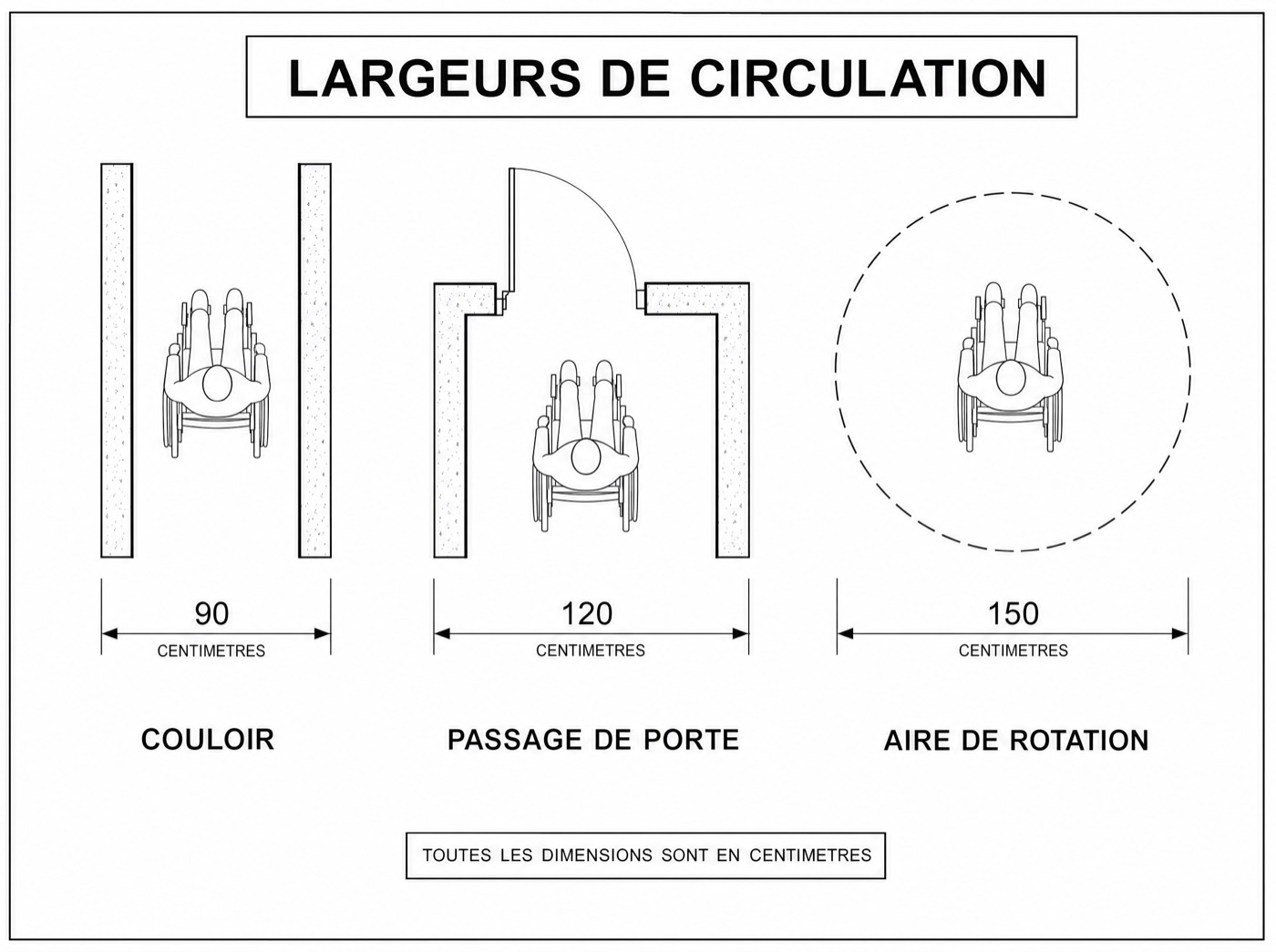

Couloir, passage de porte et aire de rotation : les trois largeurs à ne pas descendre.
Télécharger →

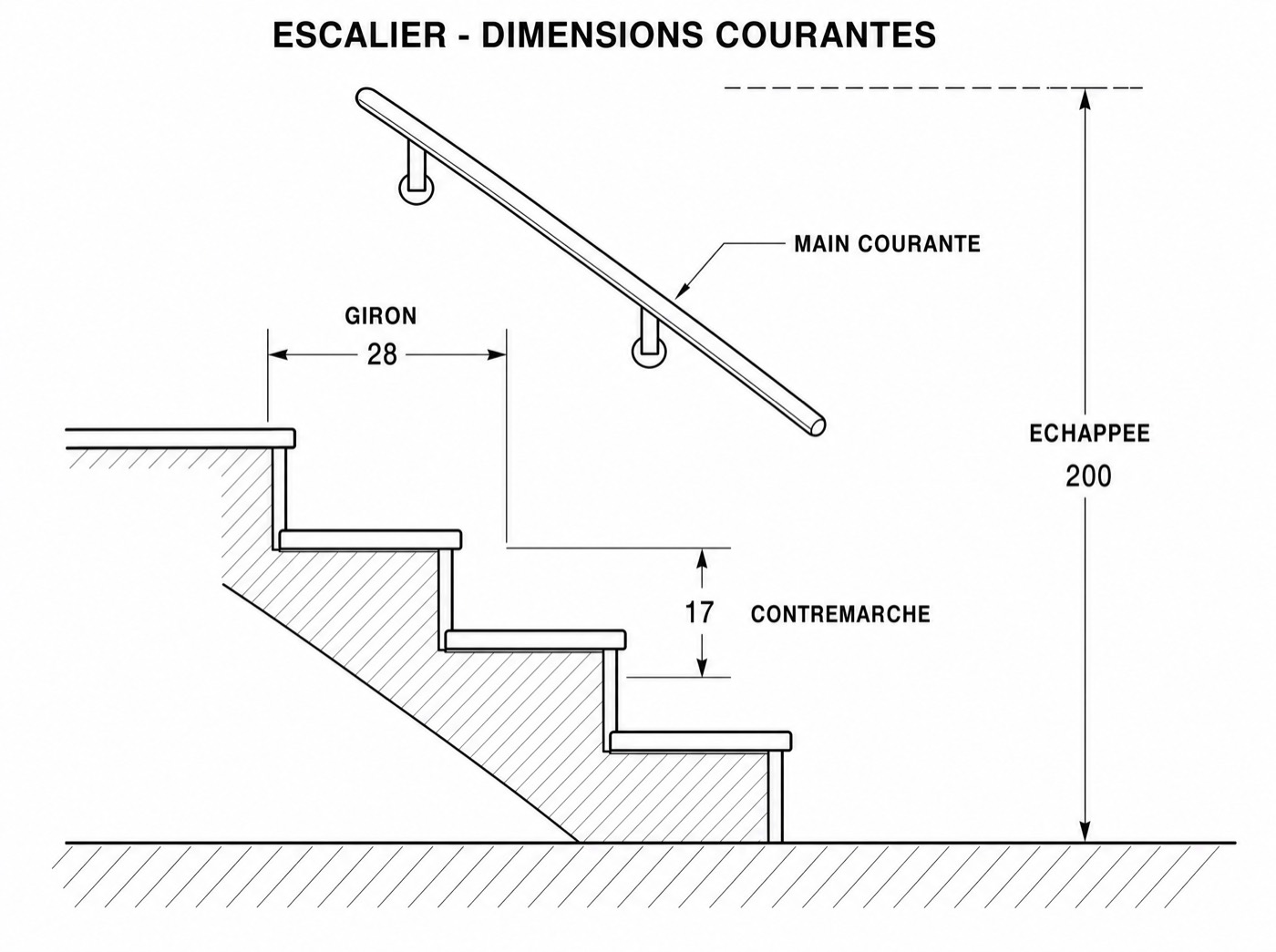

Giron de 28 cm, contremarche de 17 cm, échappée de 200 cm : la formule qui rend un escalier confortable.
Télécharger →

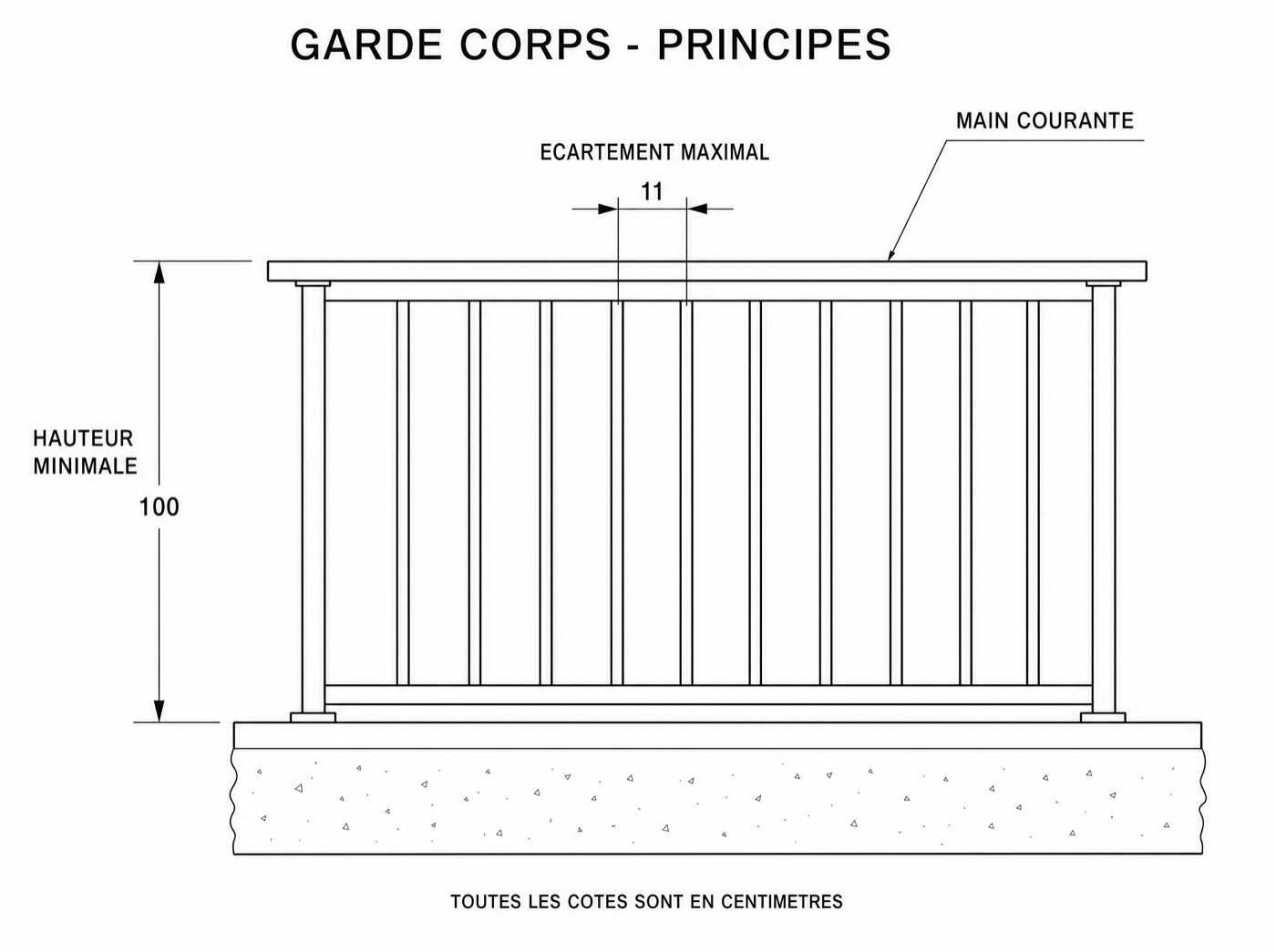

Hauteur minimale de protection et écartement maximal entre barreaux.
Télécharger →Rangement et chambres

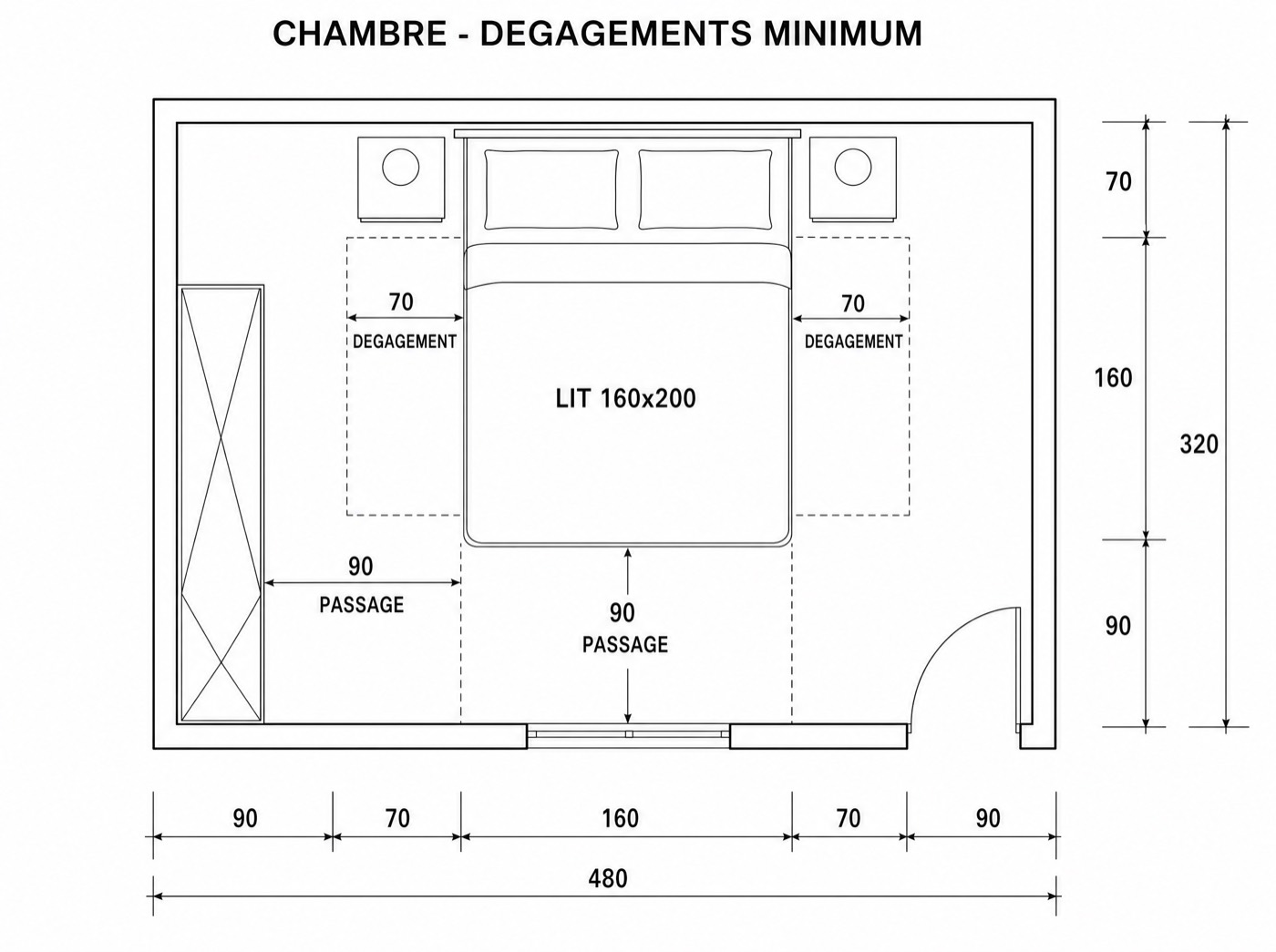

Autour d'un lit de 160x200 : ce qu'il faut laisser pour ouvrir un tiroir et faire le lit.
Télécharger →

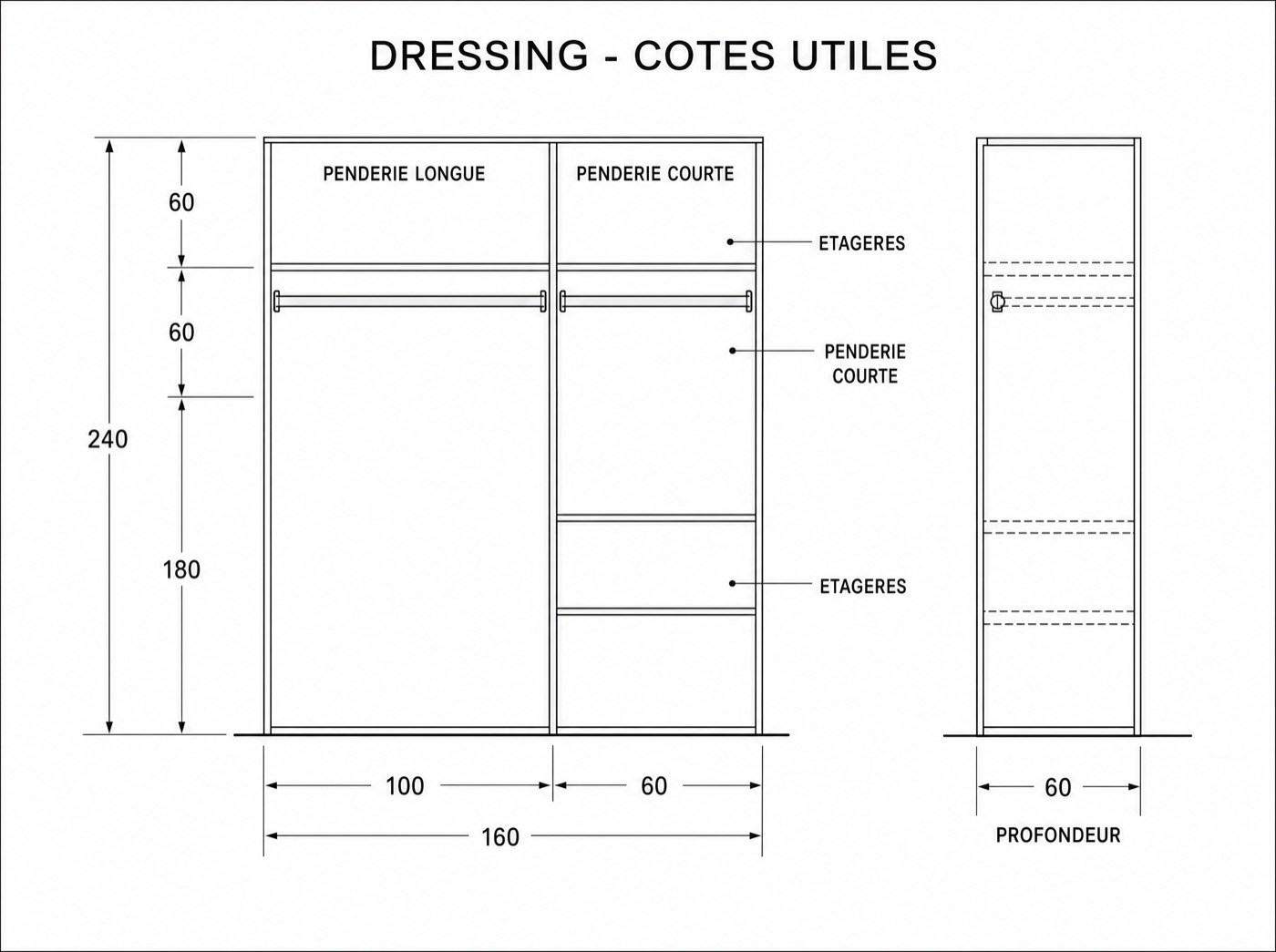

Penderie longue, penderie courte, étagères, profondeur : les hauteurs qui rendent un placard utilisable.
Télécharger →

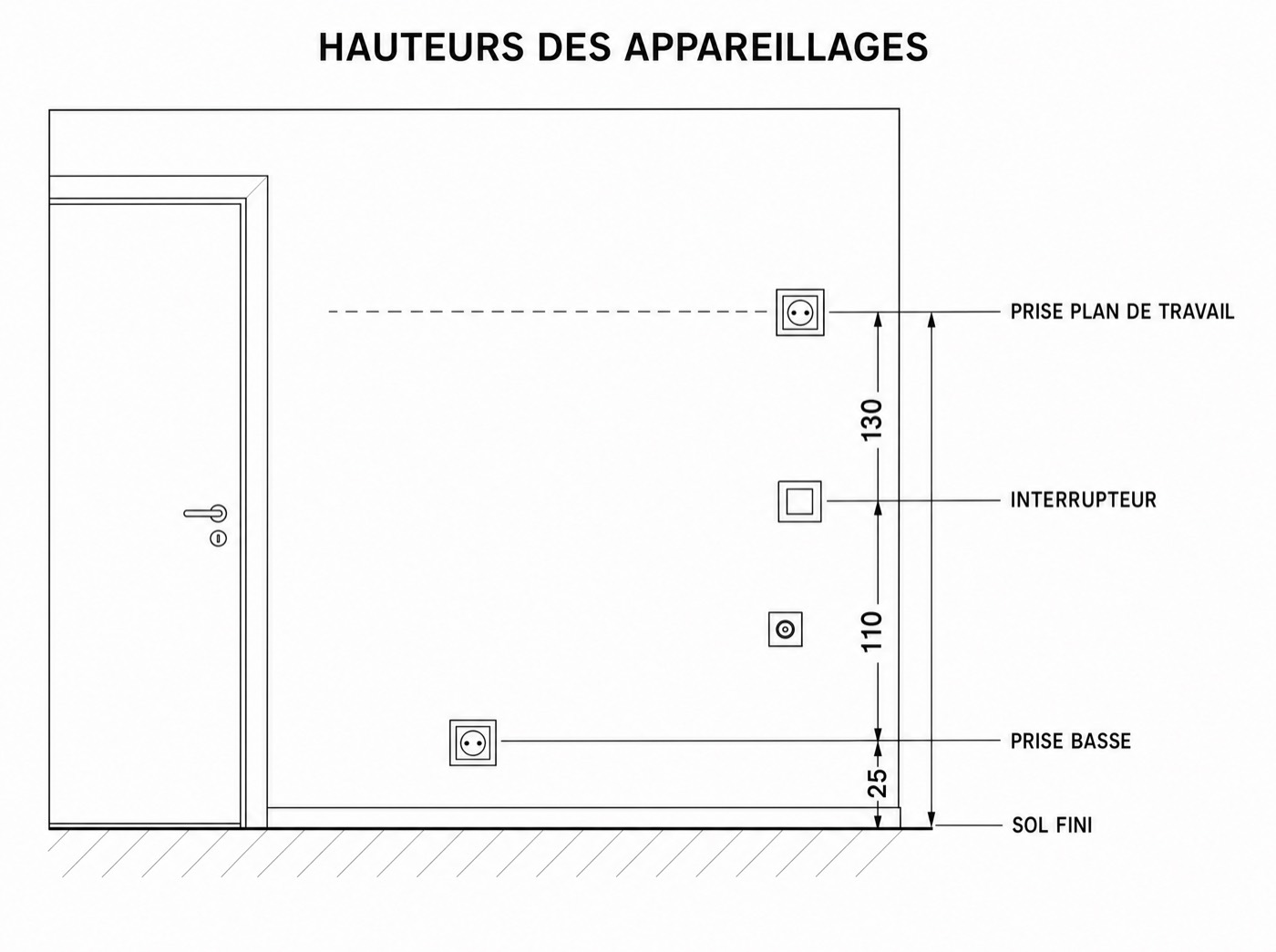

Prise basse, interrupteur, prise de plan de travail : à décider avant que l'électricien ne saigne les murs.
Télécharger →Extérieurs

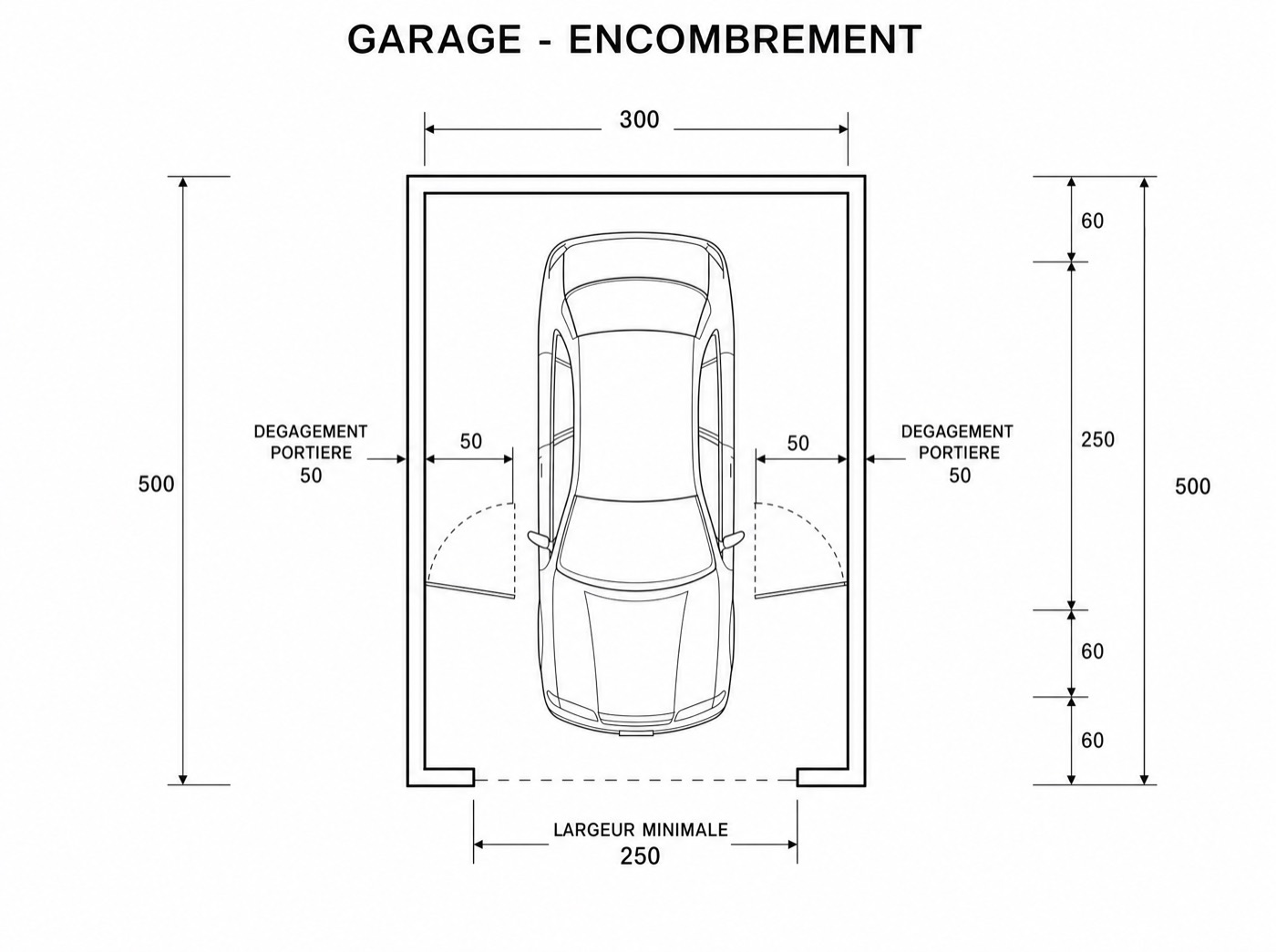

Le véhicule, l'ouverture de portière et la largeur minimale pour circuler autour.
Télécharger →

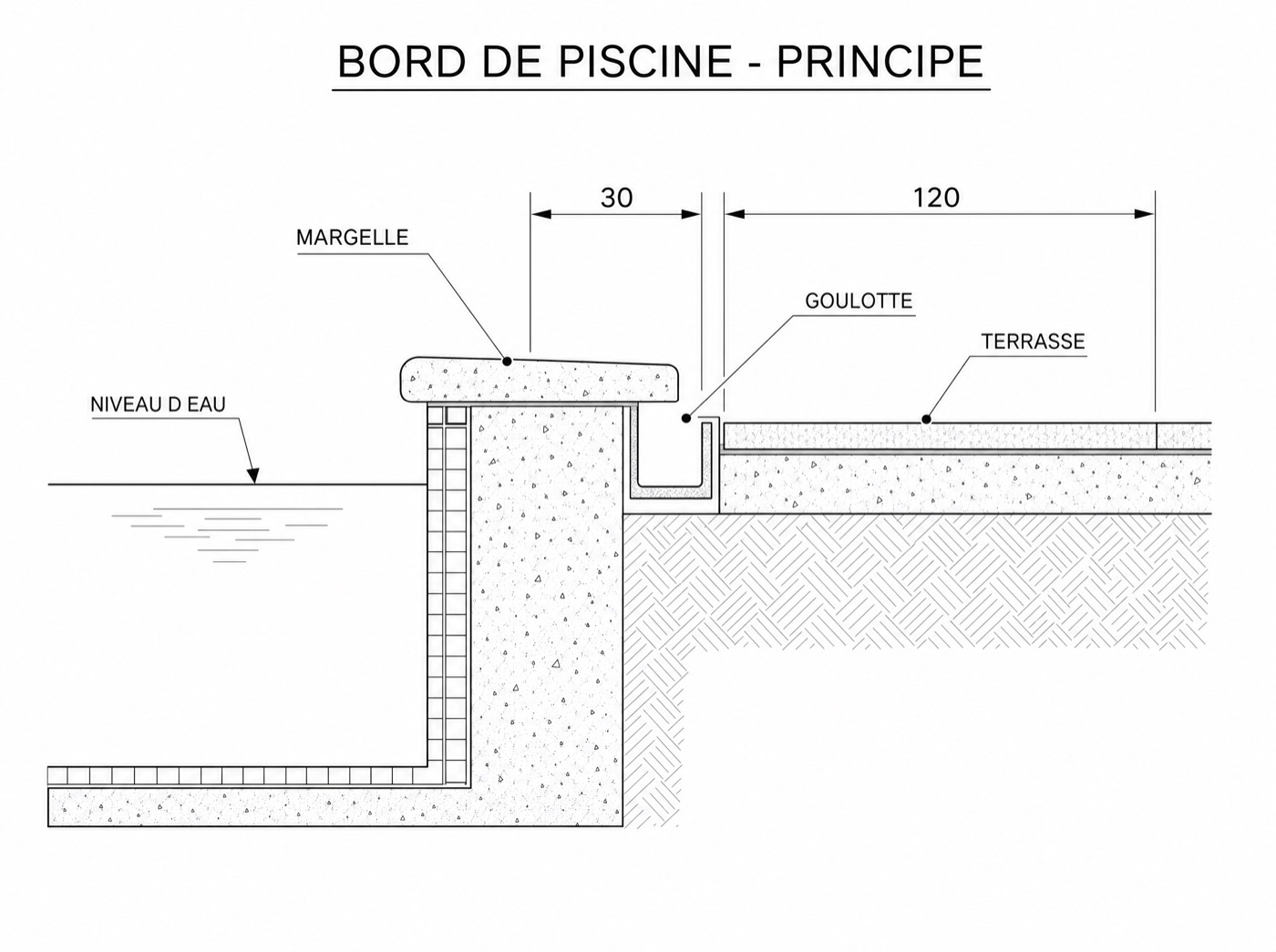

Margelle, goulotte et niveau d'eau par rapport à la terrasse.
Télécharger →Carrelage et matériaux

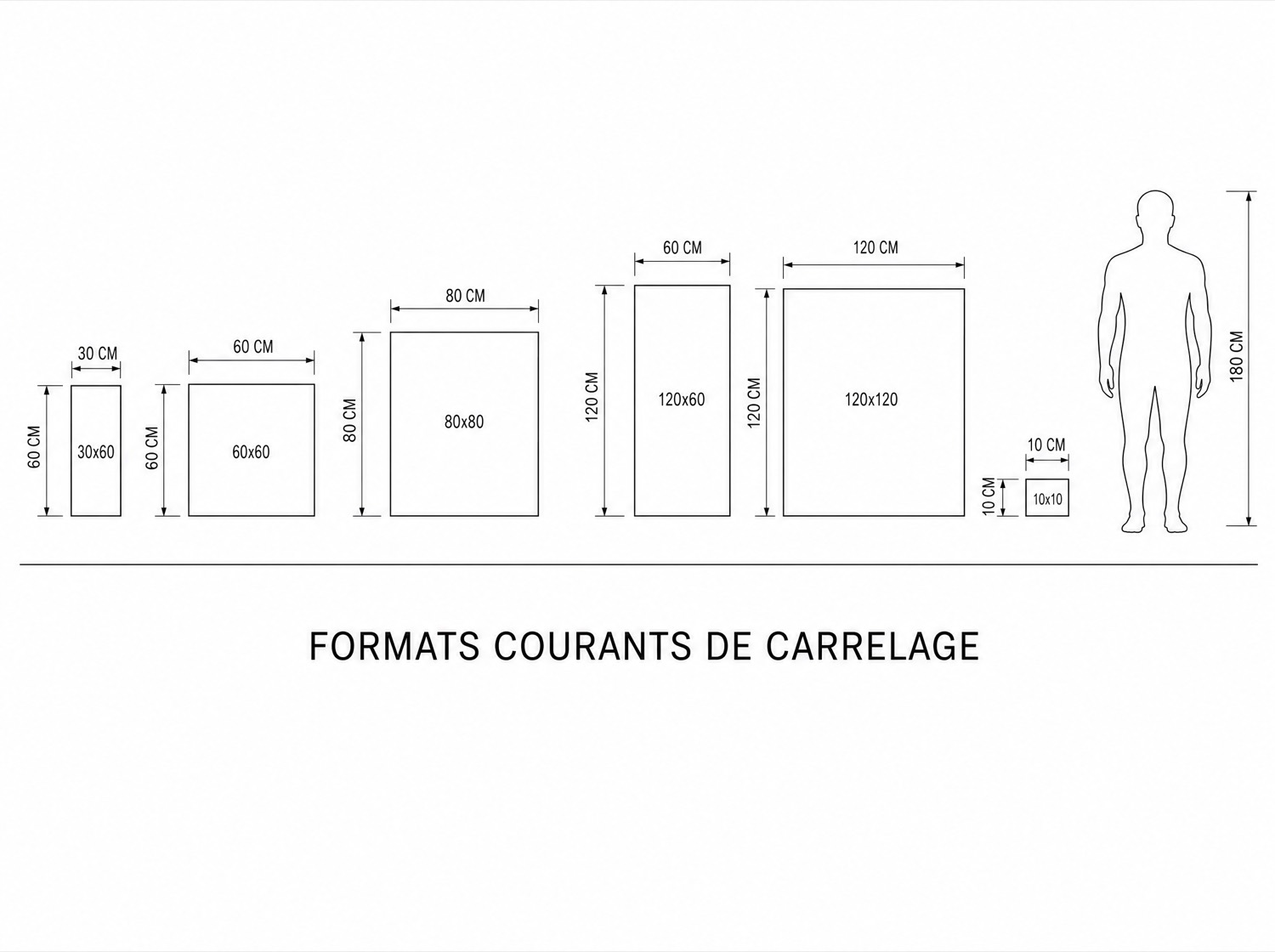

Les six formats les plus vendus au Maroc, dessinés à l'échelle avec une silhouette pour comparer.
Télécharger →

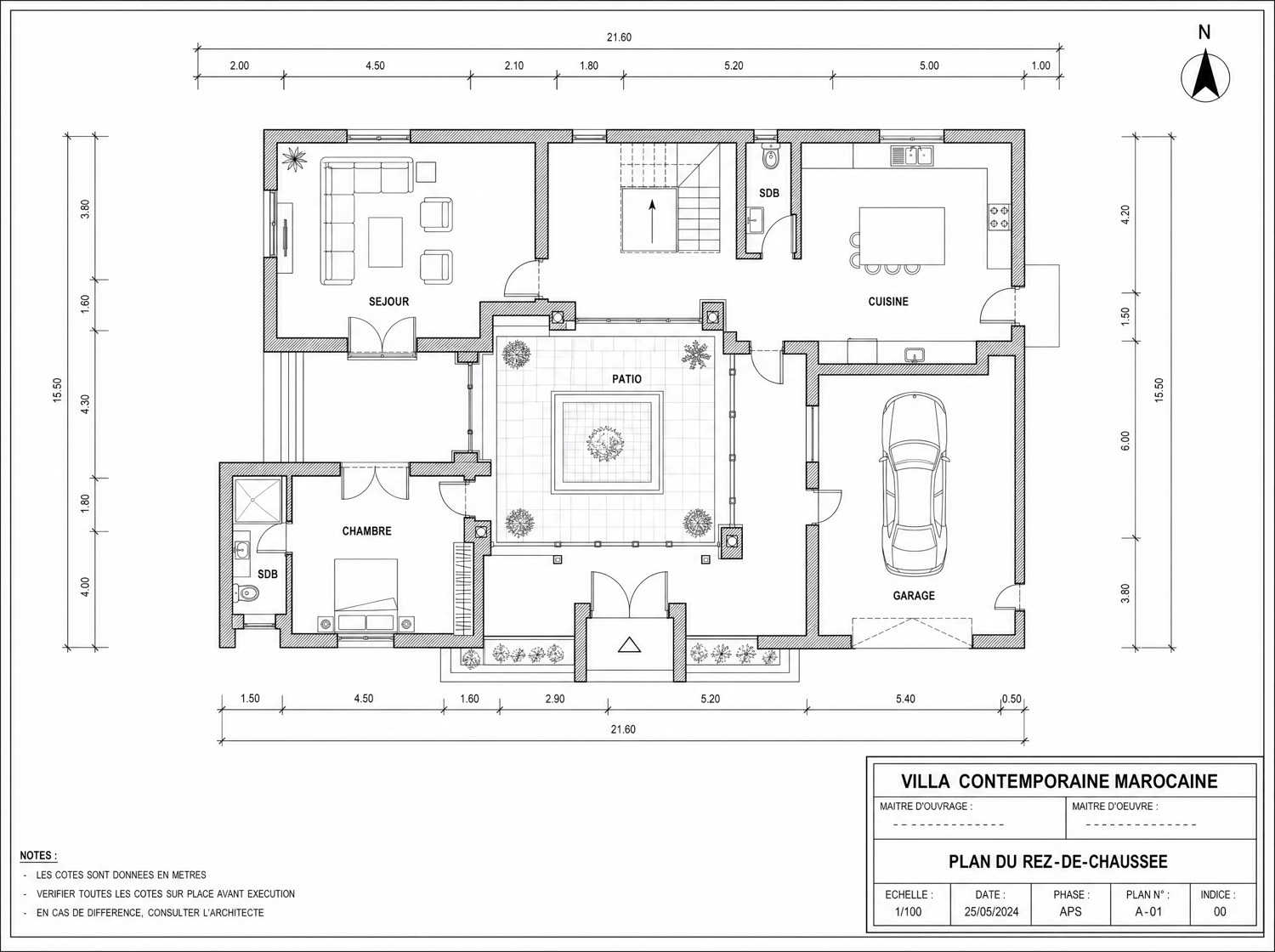

À quoi ressemble un vrai plan de niveau coté, avec sa nomenclature et son cartouche.
Télécharger →
Limites de parcelle, reculs, emprise et implantation : la pièce que la commune regarde en premier.
Télécharger →

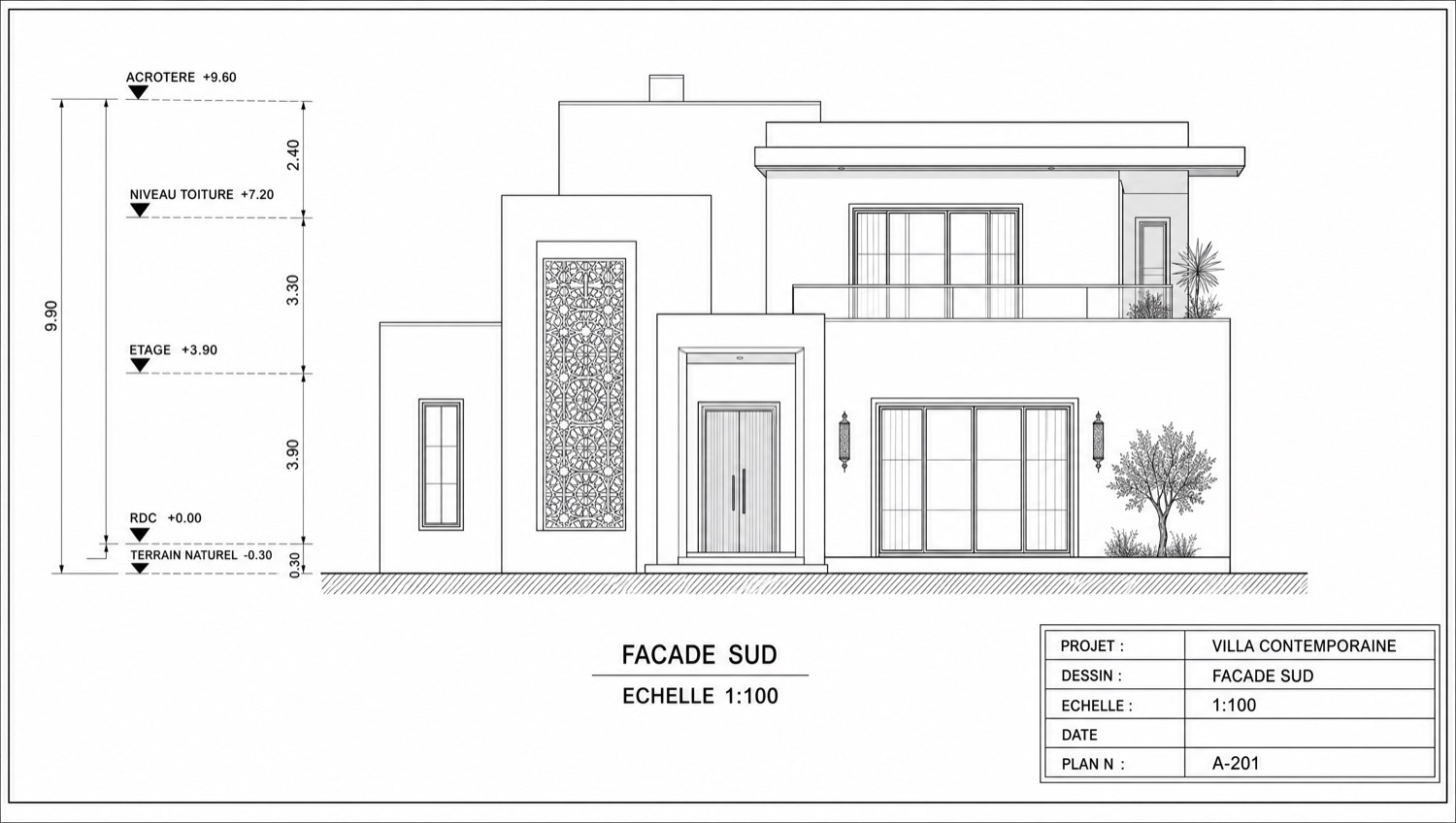

Niveaux, acrotère, hauteur totale : la pièce qui montre ce que le voisin verra.
Télécharger →

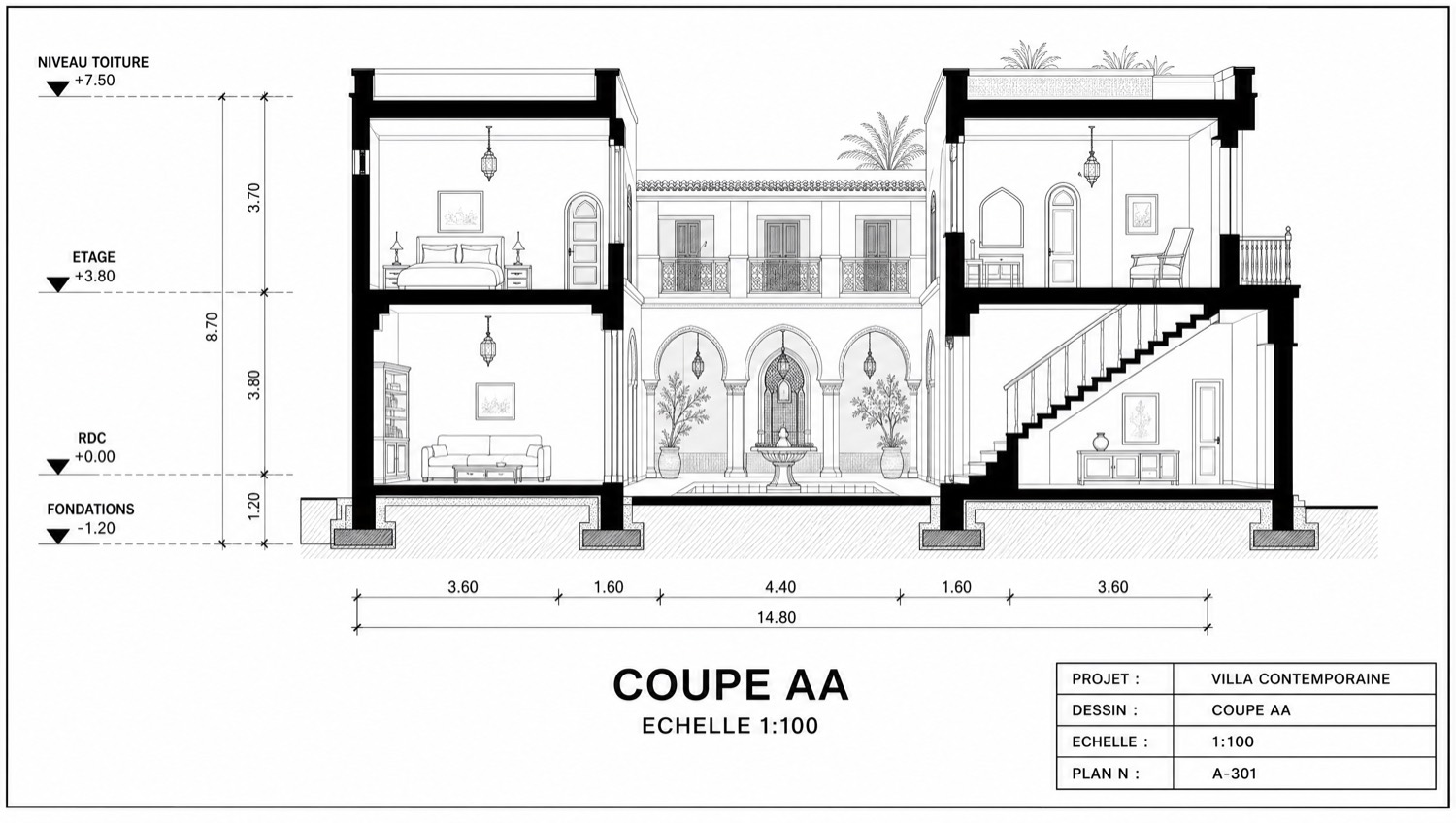

Fondations, planchers, hauteurs sous plafond : la pièce qui dit comment ça tient.
Télécharger →Ce que vous pouvez en faire
Ces schémas sont libres d'usage : vous pouvez les télécharger, les imprimer, les envoyer à votre entreprise et les republier, à condition de citer la source et de garder un lien vers cette page. Ils sont faits pour circuler.
Une précision honnête sur leur statut : ce sont des repères de conception, pas des pièces d'exécution ni des documents réglementaires. Les cotes indiquées sont les valeurs courantes que j'applique ; un projet particulier, une contrainte d'accessibilité ou une norme spécifique peuvent imposer autre chose. Ils ne remplacent ni un plan d'architecte ni l'avis d'un bureau d'études.
Il manque un schéma qui vous serait utile ? Dites-le moi, je le dessine et je l'ajoute à la série.
